Paraméterek
Jótállás | 2 év |
Feszültség | 400 Volt |
Teljesítmény | 550 Watt |
Emelőmagasság | 62,9-18,5 m |
A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 10-55 liter/perc |
Csatlakozások | 5/4 coll |
Nyomó csatlakozás | 5/4 coll |
Max bemerülési mélység | 200 méter |
Max folyadék hőmérséklet | 35 °C |
Szivattyú átmérő | 98 mm |
Szivattyú ház | rozsdamentes acél AISI 304 |
Tengely | rozsdamentes acél AISI 430 F |
Tengelytömítés | szén/kerámia SIC |
Járókerék | NORYL |
Kábelhossz | 1.5 méter |
Védelem | IP 68 |
Szállítási teljesítmény a legjobb hatásfokon | 35 liter/perc 4,56 bar-on |
Súly | 10.7kg |
Szállított mennyiség 25 méteren (2,5bar) | 54 liter/perc |
Szállított mennyiség 30 méteren (3bar) | 48 liter/perc |
Szállított mennyiség 35 méteren (3,5bar) | 43 liter/perc |
Szállított mennyiség 40 méteren (4bar) | 39 liter/perc |
Szállított mennyiség 45 méteren (4,5bar) | 34 liter/perc |
Szállított mennyiség 50 méteren (5bar) | 29 liter/perc |
Szállított mennyiség 60 méteren (6bar) | 15 liter/perc |
Részletes ismertető |
Leírás

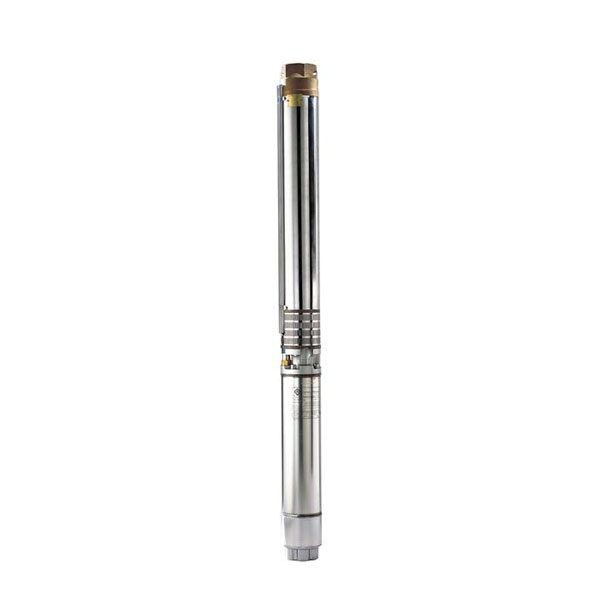

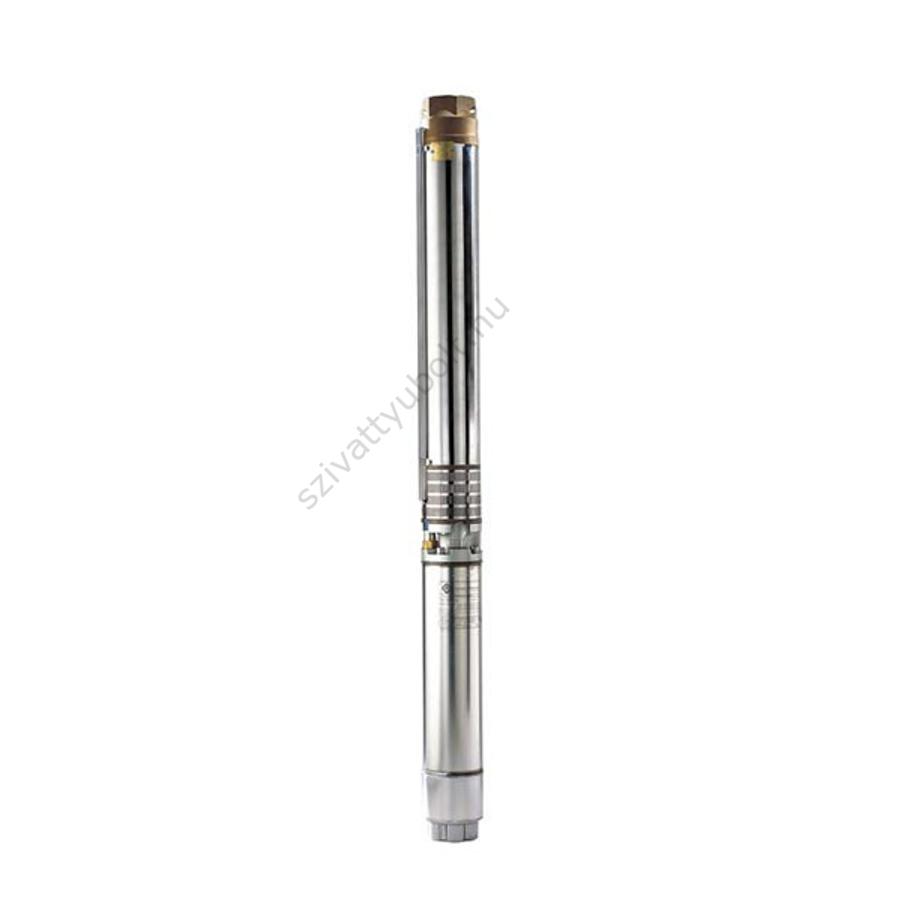

Calpeda 4SDF 22/10 EC 4 coll-os csőkútszivattyú
Csőbúvár szivattyú az olasz Calpeda gyár kiváló minőségű 4”-os csőbúvár szivattyú sorozatából.
A hidraulika már kiemelkedően magas 300 g/m3 homoktűréssel. Átmérő 120mm vagy annál nagyobb kutakhoz ajánljuk. (A hűtéshez a motor mellett minimálisan 0,08 m/s vízáramlási sebességre van szükség.)
Jó választás ha megbízható ipari szivattyút szeretne választani. A Calpeda 4SDF típusai, teljesítmény skálájuk alapján, a házi vízellátástól a mezőgazdasági öntözésen keresztül akár állattartó telepek vízellátására vagy ipari alkalmazásokra is megfelelőek.
A hidraulika anyagai:
• AISI 304 kóracél külső köpeny
• AISI 304 kóracél fokozatház
• Lexan 141R (polikarbonát) diffúzor
• GFN2V (noryl) járókerék
• AISI 304 kóracél kopó gyűrű
• AISI 304 F kóracél hidraulika tengely
• G-Cu Sn 10 EN 1982 nyomóág, beépített visszacsapó szeleppel
• Bronz szívóág
• Thermoplastic csapágypersely
• AISI 304 kóracél szívószűrő
• AISI 304 kóracél csavarok
A motor adatok:
• 2 polusú indukciós motor
• 50 Hz, n=2900 ford/min
• NEMA szabvány szerinti csatlakozás
• Újratekercselhető
• F szigetelési osztály
• IP 68 védelem
• +6% / -10% feszültség tűrés
• Maximum 20 indítás/óra
Néhány adat még a motorról:
A fenéklemez AISI 304 kóracélból, a külső köpeny AISI 304L alacsony karbontartalmú kóracélból készült azért, hogy a megjelenő korrózió a heggesztési zónákban elkerülhető legyen.
Felső konzol AISI 304 kóracélból készült felső védőlemezzel ellátott öntöttvas nikkelezve.
Köpenyrögzítés a felső konzolnál 3 LE-ig 4 ponton nagyobb motor esetében 6 ponton, hogy garantált legyen a tökéletes egytengelyűség valamint a kiváló stabilitás a hosszabb szivattyú hidraulikákkal való párosításnál.
Hidrauikus tengelytömítés, grafit-kerámia standard kivitel esetén, de rendelhető SIC kivitelben is.
Olajkenésű golyóscsapágyazása a motor hosszú élettartamának érdekében túlméretezett.
Hermetikusan zárt, 24 réses lamellás kiképzésű állórész, a maximális villamos hatásfok elérése érdekében. Finomított fehér ásványi olajba merítve amely a gyógyszeriparban, élelmiszeriparban és a kozmetikai iparban is használatos, bevizsgálva az FDA által. A motort vákum eljárással töltik fel a tökéletes kitöltés és kiváló elektromos szigetelés érdekében.
Könnyen karbantartható, még a legzordabb üzemi körülmények között is tökéletes tömítést biztosító levehető kábelcsatlakozás. A csatlakozás kiküszöböli az olajszivárgást a kábel mentén. Ivóvíz szabványoknak (ACS, KTW, WRAS) megfelelő minőségű 2 méteres villamos kábel. Szakszerű öntőgyantás kábeltoldás rendelhető hozzá.
Motortengely a lehető legjobb elektromos karakterisztika elérése érdekében szénacélból, a vízzel érintkező kinyúló részei AISI 304 kóracélból készülnek.
A 3 LE-nél nagyobb teljesítményű motorokba, amelyeknél a különösen nagy indítónyomaték miatt a nagy mechanikai szilárdságra is szükség van a kiváló korrózióállóság mellett, egy speciális Duplex acélötvözet kerül felhasználásra az AISI 304 helyett.
100% biztonság.
Minden Calpeda búvárszivattyú motor alapos vízzárósági teszten és elektromos vizsgálaton esik át.
