Paraméterek
| Jótállás | 2 év |
| Feszültség | 230 Volt |
| Terhelhetőség | 2,2kW 18A |
| Maximum környezeti hőmérséklet | 40 °C |
| Kábelhossz | 0 méter |
| Védelem | IP55 |
| Súly | 1,5kg |
| Részletes ismertető | Az Elentek SMART PRO 2-Mono angol nyelvű beüzemelési útmutatója (Katt ide!) Az Elentek SMART PRO 2-Mono angol nyelvű adatlapja (Katt ide!) |
Leírás
Elentek SMART PRO 2-Mono - Kétszivattyús motorvédelem és szivattyúvezérlő rendszer
Egyfázisú szivattyúhoz, maximum 2,2 kW teljesítményig. A készülék vezérlője nyomógombbal ellátott, melynek segítségével állítható be.
- Egy fázis, üzemi feszültség 100-240 V, 50/60 Hz.
- Maximális áramerősség 18 A.
- Alapállapotban induláskor nyitott érintkező
- Az indulást segítő további alapállapotban nyitott érzékelők
- Volt, Amper és motor COS φ és hibák kijelzése
A szivattyú vezérlő egységbe az alábbi védelmek kerültek beépítésre:
- Túláram elleni védelem
- Fázishiba/fázishiány elleni védelem
- Alacsony-/túlfeszültség védelem
- Alacsony/magas áramerősség elleni védelem
- A COS φ állítható a szárazon futás elleni védelemhez
- Automatikus alaphelyzetbe állás
- Motorvédő és segédbiztosíték
- Főkapcsolóval kapcsolt fedél
- Üzem közbeni kondenzátornak hely fenntartva
- Burkolat, ABS, IP55-ös védettségű doboz
- Környezeti hőmérséklet +5-+40 C fok
- Relatív páratartalom 50% +40 C fokon
- 3 bemenet egy pólusú szondáknak (C min, max)
- T1 bemenet Clicson védelemnek
- Auto/manuális gombok
- DIP kapcsoló 1: szonda általi szint riasztás bekapcsolása
- DIP kapcsoló 2: hővédelem lekapcsolásának késleltetése 5/10 mp-cel
- DIP kapcsoló 3: riasztás kimeneti beállítás
- DIP kapcsoló 4: Motor hővédelem újraindítása
- DIP kapcsoló 5: Töltés/ürítés vagy nyomás alá helyezés
- DIP kapcsoló 6: Úszókapcsolós mód indítás/leállítás
- DIP kapcsoló 7: A hálózati áram visszatérésekor az elektronika aktiválás késleltetésének bekapcsolása
- Zöld LED jelzi, ha a motor aktív
- Piros LED jelzi a motorral kapcsolatos hibákat
- Túlterhelés miatti maximális áramfelvétel elektronikus szabályzása
- Szárazon futás miatti minimális áramfelvétel elektronikus szabályzása
- Minimális Amper miatti riasztás esetén automatikus újraindulás
- Áramkör és motor védelme biztosítékkal
Elektronika
Az SMART PRO 2 szivattyúvezérlés elektronikája 7 kapcsolós DIP kapcsolóval van felszerelve, hogy beállíthassuk a következő működési módokat:
- szondás szint riasztás kapcsolása
- Amper védelem beavatkozásának késleltetése
- Riasztás kimenetek beállítása
- Clicson motorvédelem riasztás újra indítása
- Töltés/ürítés mód
- Indítás/leállítás funkció
- Áram visszakapcsolás esetén indítás késleltetés beállítása
Alacsony és túl nagy áramerősség eseti védelem a panelen lévő trimmer-rel állítható be.
Alkalmazás
A szivattyúvezérlő elektronikájának különlegessége az Elentek applikáció, mely letölthető a Google Play alkalmazásból vagy az App Store-ból, és használható az opcionális Bluetooth kártyával is, mely gyorsan és könnyedén telepíthető alaplapjába.
Az alkalmazás lehetővé teszi, hogy irányítsuk és megfigyeljük rendszerünket, közvetlenül okostelefonunkról vagy tabletünkről, és hozzáadhatunk olyan lehetőségeket, mint az üzemidő mérő, Ampermérő, a legutolsó 20 hibaüzenet megtekintése, bemenetek és kimenetek állapota, továbbá a DIP kapcsolók beállítása közvetlenül okostelefonunkról, ezzel növelve a beállítás precizitását.
Alkatrészek
A motorvédő biztosítékok alapból benne vannak a SMART PRO 2 szivattyúvezérlőben. Egy izolátor kapcsoló lekapcsolja a fő tápfeszültség bemenetét a panel feszültségének kikapcsolására és garantálja a maximális biztonságot a vezérlő panel kinyitásakor. A motor és külső vezérlők pl. úszókapcsolók, nyomáskapcsolók mind csatlakoztathatóak a panelen található különböző terminálokra.
Funkciók jelzései
A készülék irányító panelje LED lámpákkal felszerelt, melyek jelzik a fő áramellátást, a szivattyúk üzemi állapotát, automatikus működést, hibákat, alacsony áramerősség riasztást, szondák és úszókapcsoló szintriasztást, motor túlmelegedést.
Letapadás elleni védelmi funkció
Amikor a panel automata üzemmódra van állítva, be lehet állítani az automatikus szivattyú tesztet. Ez a teszt egy fix, nem állítható időszakra aktiválja a szivattyút, mely megakadályozza, hogy a tengelytömítés letapadjon. Ez az idő 2 másodperc 48 óránként.
Riasztások
A szivattyúvezérlő elektronikájának van egy riasztás kimenete, feszültségmentes érintkezővel és 12 Volt feszültség alatt álló 100 mA-es érintkezővel ahová beköthetünk akusztikus vagy vizuális riasztót, tehát pl. kapucsengőt, így a rendszer riasztás esetén ezeket aktiválja. Ezek a riasztások lehetnek: alacsony áramerősség (szárazon futás), magas áramerősség, fázishiba/fázissorrend hiba (csak három fázisnál), szint riasztás szondával vagy úszókapcsolóval, túlmelegedés riasztás.
Alkalmazásai

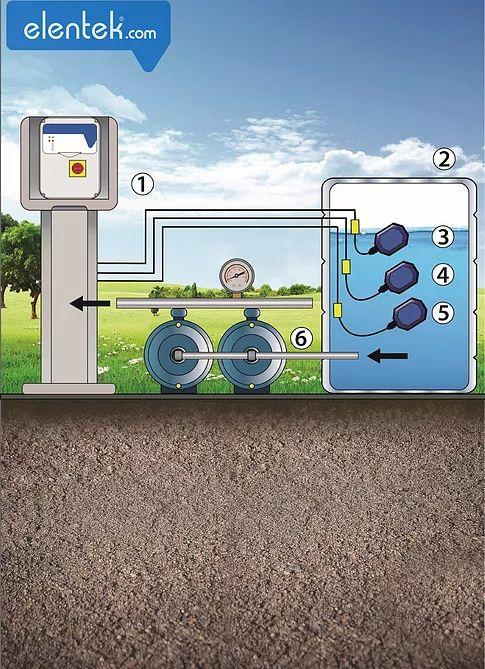

Tiszta víz ürítésére úszókapcsolókkal:
- SMART PRO 2
- Tartály
- 1. motor indító úszókapcsoló
- 2. motor indító úszókapcsoló
- Motor leállító úszókapcsoló
- Felszíni szivattyúk

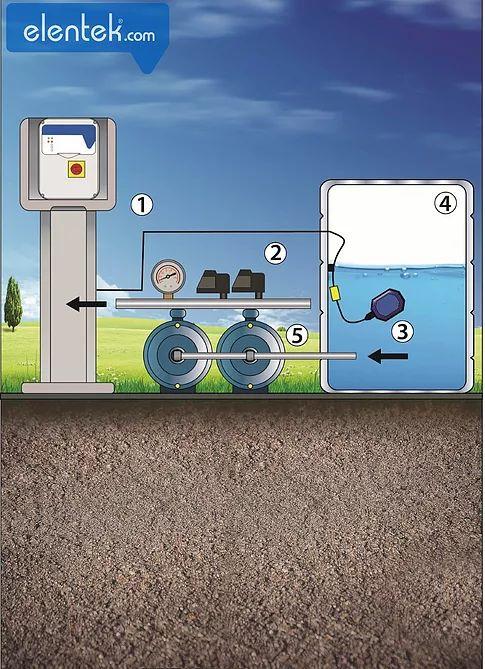

Nyomásfokozás nyomáskapcsolókkal és szárazon futás ellen védő úszókapcsolóval:
- SMART PRO 2
- Nyomáskapcsolók
- Szárazon futás elleni úszókapcsoló
- Tartály
- Felszíni szivattyúk

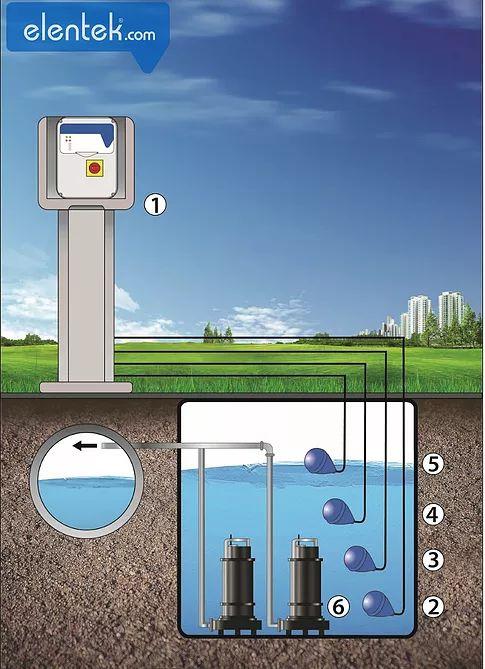

Ürítésre 2 szennyvíz szivattyúval és úszókapcsolókkal:
- SMART PRO 2
- Leállító úszókapcsoló
- 1. motor indító úszókapcsoló
- 2. motor indító úszókapcsoló
- Riasztás úszókapcsoló
- Merülő szivattyúk
A szivattyú vezérlő bekötési rajzok az alábbiak szerint módosulnak:

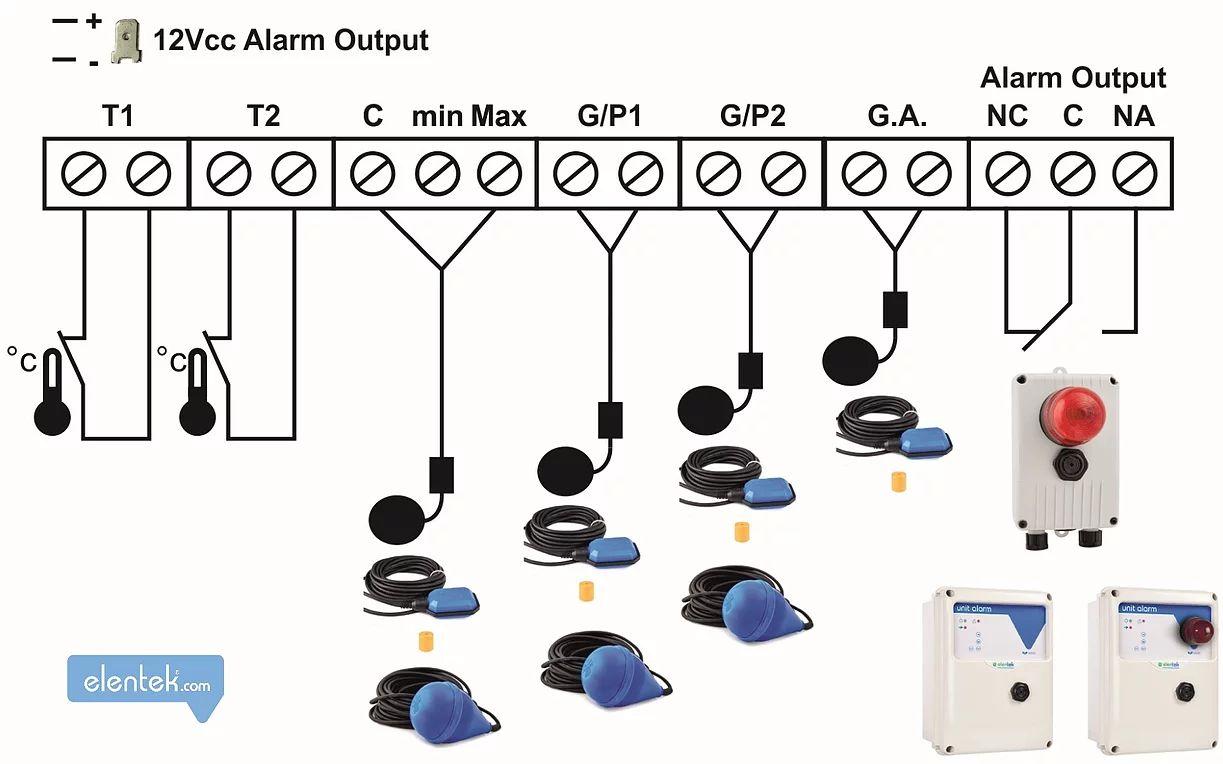

Úszókapcsolókkal:

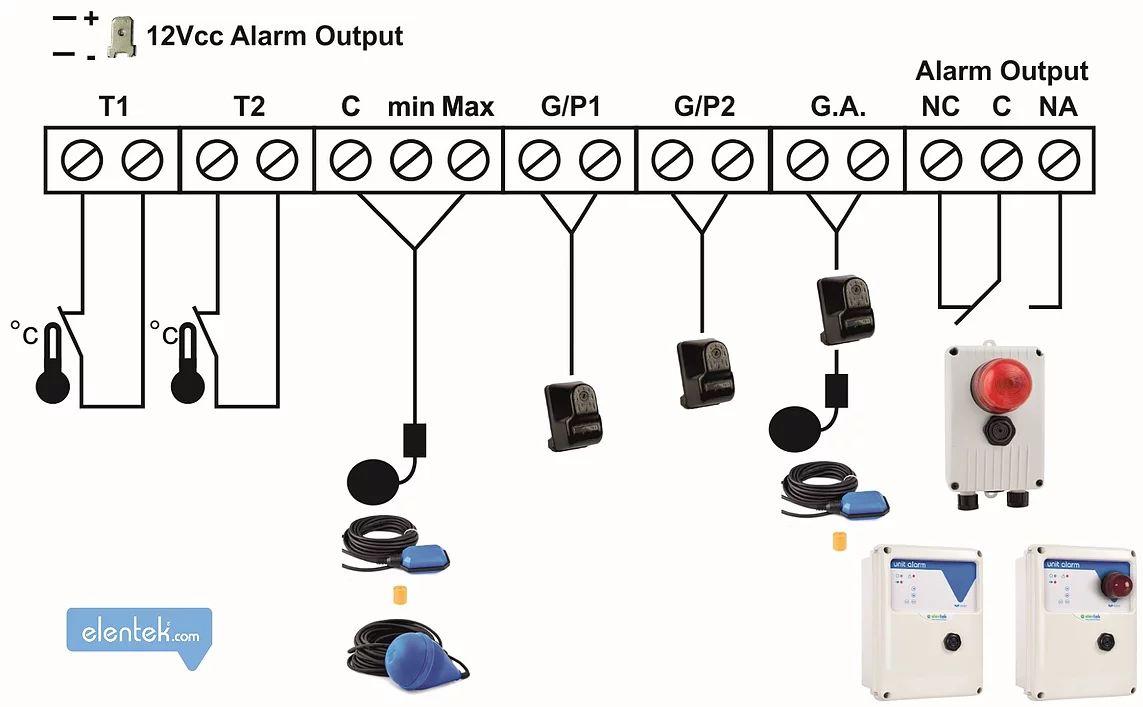

Úszókapcsolókkal és áramláskapcsolókkal/nyomáskapcsolókkal:

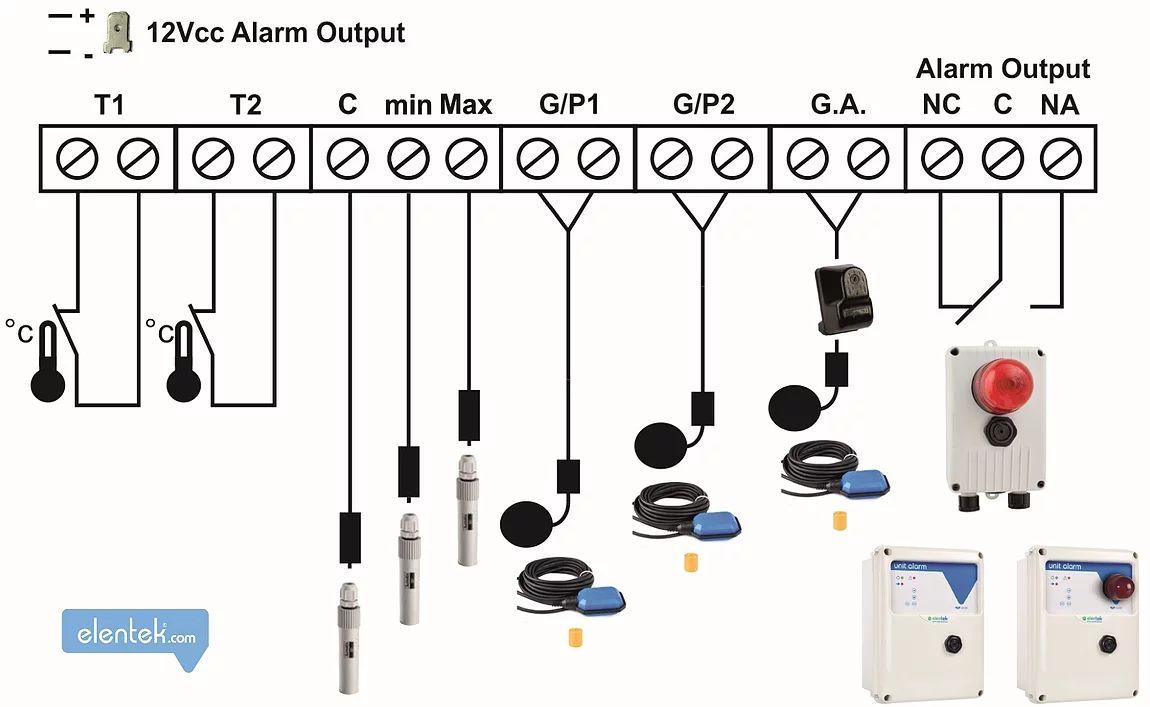

Szint érzékelő szondákkal és nyomáskapcsolókkal:

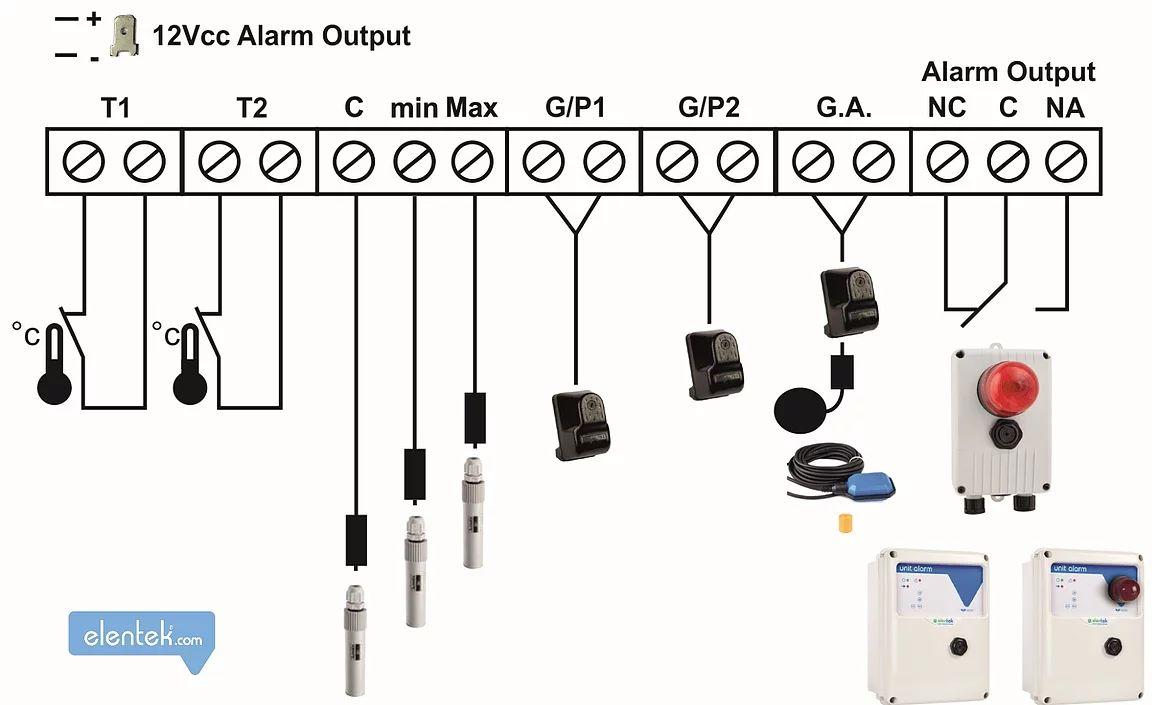

Szint érzékelő szondákkal és úszókapcsolókkal:
