Búvárszivattyú motor, Búvármotor
Búvárszivattyú motorok, búvármotorok, más néven csőszivattyú motorok.
Búvárszivattyú motorok 3”-4”-6”-os kivitelben akár raktárról, amikor sürgős egy szivattyú motort cserélni, mert nincs idő javításra, tekercselésre.
HT 4,0 szivattyú motor, 400 V
| Feszültség | 400 V |
| Teljesítmény | 4000 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 9,8 A |
| Jótállás | 1 év |
Pedrollo 4PD/7,5 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 5500 W |
| Fordulatszám | 2830 rpm |
| Névleges áram | 11,7 A |
| Jótállás | 2 év |
PM 4OM-T750 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 5500 W |
| Fordulatszám | 2830 rpm |
| Névleges áram | 12,3 A |
| Jótállás | 1 év |
PM 4OM-S500 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 3700 W |
| Fordulatszám | 2810 rpm |
| Névleges áram | 24,5 A |
| Jótállás | 1 év |
HT 5,5 szivattyú motor, 400 V
| Feszültség | 400 V |
| Teljesítmény | 5500 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 13,7 A |
| Jótállás | 1 év |
PM 4WM-T550 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 4000 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 9,9 A |
| Jótállás | 1 év |
Pedrollo 4PD/10 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 7500 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 16,4 A |
| Jótállás | 2 év |
PM 4OM-T1000 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 7500 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 16,4 A |
| Jótállás | 1 év |
PM 4WM-T750 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 5500 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 12,7 A |
| Jótállás | 1 év |
PM 4WM-T1000 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 7500 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 17,2 A |
| Jótállás | 1 év |

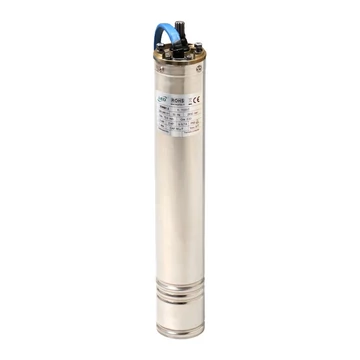

LEO 4DWM 0,55 kW szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 550 W |
| Kondenzátor | 25 μF |
| Névleges áram | 4,7 A |
| Jótállás | 2 év |
LEO 4DWM 0,75 kW szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 750 W |
| Kondenzátor | 35 μF |
| Névleges áram | 6,2 A |
| Jótállás | 2 év |
LEO 4DWM 1,1 kW szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 1100 W |
| Kondenzátor | 45 μF |
| Névleges áram | 8 A |
| Jótállás | 2 év |
LEO 4DWM 1,5 kW szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 1500 W |
| Kondenzátor | 55 μF |
| Névleges áram | 10.5 A |
| Jótállás | 2 év |
HT 075 szivattyú motor, 400 V
| Feszültség | 400 V |
| Teljesítmény | 750 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 2,3 A |
| Jótállás | 2 év |
HT 1,1 szivattyú motor, 400 V
| Feszültség | 400 V |
| Teljesítmény | 1100 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 3,1 A |
| Jótállás | 2 év |
HT 1,5 szivattyú motor, 400 V
| Feszültség | 400 V |
| Teljesítmény | 1500 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 4 A |
| Jótállás | 2 év |
HT 2,2 szivattyú motor, 400 V
| Feszültség | 400 V |
| Teljesítmény | 2200 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 5,6 A |
| Jótállás | 2 év |
HT 037 szivattyú motor beépített kondenzátorral
| Feszültség | 230 V |
| Teljesítmény | 370 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 3,7 A |
| Jótállás | 2 év |
HT 055 szivattyú motor beépített kondenzátorral
| Feszültség | 230 V |
| Teljesítmény | 550 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 5 A |
| Jótállás | 2 év |

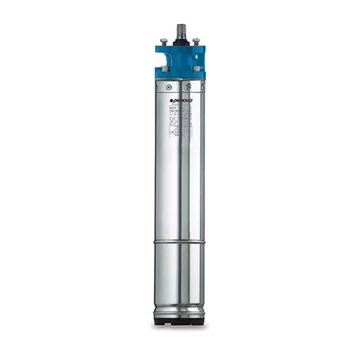

Pedrollo 6PD/5.5 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 4000 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 9,5 A |
| Jótállás | 2 év |
Pedrollo 6PD/7.5 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 5500 W |
| Fordulatszám | 2850 rpm |
| Névleges áram | 13 A |
| Jótállás | 2 év |
Pedrollo 6PD/10 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 7500 W |
| Fordulatszám | 2835 rpm |
| Névleges áram | 16,8 A |
| Jótállás | 2 év |
Pedrollo 6PD/12,5 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 9200 W |
| Fordulatszám | 2850 rpm |
| Névleges áram | 20,9 A |
| Jótállás | 2 év |
Pedrollo 6PD/15 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 11000 W |
| Fordulatszám | 2895 rpm |
| Névleges áram | 25,3 A |
| Jótállás | 2 év |
Pedrollo 6PD/20 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 15000 W |
| Fordulatszám | 2875 rpm |
| Névleges áram | 33,4 A |
| Jótállás | 2 év |
Pedrollo 6PD/25 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 18500 W |
| Fordulatszám | 2870 rpm |
| Névleges áram | 40,7 A |
| Jótállás | 2 év |
Pedrollo 6PD/30 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 22000 W |
| Fordulatszám | 2890 rpm |
| Névleges áram | 53,3 A |
| Jótállás | 2 év |
SM 6/4 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 4000 W |
| Fordulatszám | 2785 rpm |
| Névleges áram | 9,8 A |
| Jótállás | 1 év |
SM 6/5,5 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 5500 W |
| Fordulatszám | 2785 rpm |
| Névleges áram | 12,8 A |
| Jótállás | 1 év |
SM 6/7,5 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 7500 W |
| Fordulatszám | 2785 rpm |
| Névleges áram | 16,5 A |
| Jótállás | 1 év |
SM 6/9,3 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 9300 W |
| Fordulatszám | 2855 rpm |
| Névleges áram | 20,2 A |
| Jótállás | 1 év |
SM 6/11 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 11000 W |
| Fordulatszám | 2825 rpm |
| Névleges áram | 22,8 A |
| Jótállás | 1 év |
SM 6/13 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 13000 W |
| Fordulatszám | 2835 rpm |
| Névleges áram | 27,6 A |
| Jótállás | 1 év |
SM 6/15 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 15000 W |
| Fordulatszám | 2855 rpm |
| Névleges áram | 32,2 A |
| Jótállás | 1 év |
SM 6/18,5 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 18500 W |
| Fordulatszám | 2865 rpm |
| Névleges áram | 40,2 A |
| Jótállás | 1 év |
SM 6/22 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 22000 W |
| Fordulatszám | 2875 rpm |
| Névleges áram | 46,7 A |
| Jótállás | 1 év |
SM 6/26,5 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 26500 W |
| Fordulatszám | 2885 rpm |
| Névleges áram | 54,9 A |
| Jótállás | 1 év |
SM 6/30 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 30000 W |
| Fordulatszám | 2895 rpm |
| Névleges áram | 62,1 A |
| Jótállás | 1 év |
SM 6/37 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 37000 W |
| Fordulatszám | 2905 rpm |
| Névleges áram | 76,7 A |
| Jótállás | 1 év |
Néhány szóban, hogy mire érdemes figyelni egy csőszivattyú motor cseréjénél:
- Lehetőleg azonos teljesítményű legyen. Néha előfordul, hogy egy nagyobb teljesítményű motort szerelnek fel, mert nem elérhető rövid időn belül a megfelelő teljesítményű. Kisebb teljesítményűre való csere tilos, mert ez garantáltan túlterheléshez és ezáltal leégéshez vezet.
- Azonos fázisú legyen, lehet 1 vagy 3 fázisú.
- Ellenőrizni kell a motorvédelem megfelelőségét.
- Szintén figyelni kell a rögzítő csavarok és a kuplung kompatibilitására. A minőségi gyártmányok szinte mind a NEMA szabvány szerint készülnek, így kompatibilisek egymással.
A motorral kapcsolatos legtöbb adat az adattáblán szerepel.
Az alábbiakat érdemes keresni:
- Gyártó
- Típus
- Feszültség
- Áramerősség
- Forgásirány
- 1 fázis esetén a kondenzátor mérete
- Indítási nyomaték, indítási áram erősség
- stb.
Méteretek és teljesítmény szintek:
Lakossági felhasználás esetén 3" és 4"-os motorokat használnak, maximum 1,5-2,2 kW-os teljesítmény szintig, általában 1 fázisú kivitelben.
Ipari felhasználás esetén 4"-tól akár 12"-os búvármotorig terjed a skála, jellemzően 3 fázisú kivitelben.
A 4"-os motorok teljesítményszintje általában 0,25-7,5 kW-ig terjed,
6"-8" os kiviteleké akár 4-150 kW-ig, a 10"-12"-os búvármotorok akár a 400kW-os teljesítményt is elérhetik.
Néhány gondolat a búvármotorok hűtéséről és kiviteléről:
A kisebb motorok lehetnek száraz motorok, de bizonyos teljesítmény felett a megfelelő hűtés érdekében már olajtöltésű vagy víztöltésű motorokat alkalmaznak. Olajtöltés esetében természetesen az élővilágra veszélytelen biológiailag lebomló olajat kötelesek használni a gyártók.
A megfelelő hűtés érdekében a gyártók meg szoktak határozni egy minimális vízáramlási sebességet a motor mellett. Amennyiben ez nem tud teljesülni, úgynevezett köpenycsövet kell alkalmazni.
Általában direkt indítású 2 pólusú aszinkron motorokat alkalmaznak 4"-os méretig, 6"-tól már direkt és csillag-delta indítású motorok is elérhetőek.
4"-os, 1 fázisú kivitelek esetében léteznek beépített kondenzátorral rendelkezők, ebben az esetben három eres kábellel vannak szerelve (fázis, nulla és védőföld) és külső kondenzátorral szerelt típusok amelyek négy eres kábellel vannak szerelve (fázis, segédfázis, nulla és védőföld). A külső kondenzátoros változatok esetében un. indító dobozt hasznának, amiben a kondenzátor és a hővédelem kerül beépítésre.
Vannak zárt kialakítású motorok melyek nem javíthatóak. Ilyen típusok előfordulnak a Grundfos búvármotorok és a Franklin búvárszivattyú motorok között, de jellemzően az újratekercselhető változatok vannak előnyben részesítve.
