Búvárszivattyú motor, Búvármotor
Búvárszivattyú motorok, búvármotorok, más néven csőszivattyú motorok.
Búvárszivattyú motorok 3”-4”-6”-os kivitelben akár raktárról, amikor sürgős egy szivattyú motort cserélni, mert nincs idő javításra, tekercselésre.

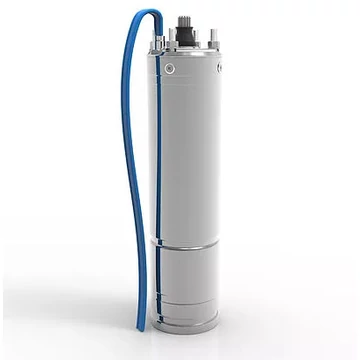

PM 4OM-T050 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 370 W |
| Fordulatszám | 2850 rpm |
| Névleges áram | 1,8 A |
| Jótállás | 2 év |
PM 4OM-S050 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 370 W |
| Fordulatszám | 2810 rpm |
| Névleges áram | 3,6 A |
| Jótállás | 2 év |
PM 4OM-T075 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 550 W |
| Fordulatszám | 2835 rpm |
| Névleges áram | 2 A |
| Jótállás | 2 év |
PM 4OM-T100 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 750 W |
| Fordulatszám | 2825 rpm |
| Névleges áram | 2,5 A |
| Jótállás | 2 év |
PM 4OM-S075 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 550 W |
| Fordulatszám | 2810 rpm |
| Névleges áram | 4,7 A |
| Jótállás | 2 év |

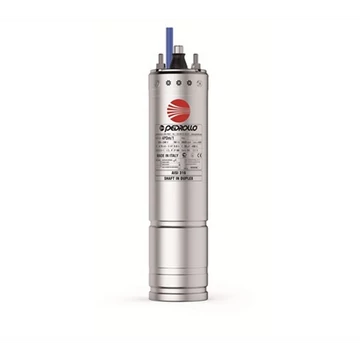

Pedrollo 4PD/0,50 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 370 W |
| Fordulatszám | 2855 rpm |
| Névleges áram | 1,8 A |
| Jótállás | 2 év |
Pedrollo 4PDm/0,50 HP szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 370 W |
| Fordulatszám | 2800 rpm |
| Névleges áram | 3,6 A |
| Jótállás | 2 év |
PM 4OM-S100 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 750 W |
| Fordulatszám | 2825 rpm |
| Névleges áram | 5,9 A |
| Jótállás | 2 év |
Pedrollo 4PD/0,75 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 550 W |
| Fordulatszám | 2835 rpm |
| Névleges áram | 2,0 A |
| Jótállás | 2 év |
Pedrollo 4PDm/0,75 HP szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 550 W |
| Fordulatszám | 2810 rpm |
| Névleges áram | 4,7 A |
| Jótállás | 2 év |
PM 4OM-T150 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 1100 W |
| Fordulatszám | 2825 rpm |
| Névleges áram | 3,4 A |
| Jótállás | 2 év |
Pedrollo 4PD/1 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 750 W |
| Fordulatszám | 2825 rpm |
| Névleges áram | 2,5 A |
| Jótállás | 2 év |
Pedrollo 4PDm/1 HP szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 750 W |
| Fordulatszám | 2825 rpm |
| Névleges áram | 5,9 A |
| Jótállás | 2 év |
PM 4OM-S150 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 1100 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 8,3 A |
| Jótállás | 2 év |
PM 4OM-T200 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 1500 W |
| Fordulatszám | 2835 rpm |
| Névleges áram | 4,8 A |
| Jótállás | 2 év |
Pedrollo 4PD/1,5 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 1100 W |
| Fordulatszám | 2825 rpm |
| Névleges áram | 3,4 A |
| Jótállás | 2 év |
Pedrollo 4PDm/1,5 HP szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 1100 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 8,3 A |
| Jótállás | 2 év |
PM 4WM-T050 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 370 W |
| Fordulatszám | 2860 rpm |
| Névleges áram | 1,3 A |
| Jótállás | 2 év |
PM 4WM-S050 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 370 W |
| Fordulatszám | 2855 rpm |
| Névleges áram | 3,2 A |
| Jótállás | 2 év |
HT 075 szivattyú motor beépített kondenzátorral
| Feszültség | 230 V |
| Teljesítmény | 750 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 6,2 A |
| Jótállás | 2 év |
Pedrollo 4PD/2 HP szivattyú motor
| Feszültség | 3x400 V |
| Teljesítmény | 1500 W |
| Fordulatszám | 2845 rpm |
| Névleges áram | 4,8 A |
| Jótállás | 2 év |
PM 4WM-T075 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 550 W |
| Fordulatszám | 2850 rpm |
| Névleges áram | 1,6 A |
| Jótállás | 2 év |
PM 4WM-S075 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 550 W |
| Fordulatszám | 2850 rpm |
| Névleges áram | 4,2 A |
| Jótállás | 2 év |
PM 4WM-T100 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 750 W |
| Fordulatszám | 2855 rpm |
| Névleges áram | 2,2 A |
| Jótállás | 2 év |
PM 4OM-S200 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 1500 W |
| Fordulatszám | 2845 rpm |
| Névleges áram | 10,7 A |
| Jótállás | 2 év |
Pedrollo 4PDm/2 HP szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 1500 W |
| Fordulatszám | 2845 rpm |
| Névleges áram | 10,7 A |
| Jótállás | 2 év |
HT 1,1 szivattyú motor beépített kondenzátorral
| Feszültség | 230 V |
| Teljesítmény | 1100 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 8,1 A |
| Jótállás | 2 év |
PM 4WM-S100 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 750 W |
| Fordulatszám | 2850 rpm |
| Névleges áram | 5,8 A |
| Jótállás | 2 év |
Pedrollo 4PD/3 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 2200 W |
| Fordulatszám | 2810 rpm |
| Névleges áram | 6,1 A |
| Jótállás | 2 év |
PM 4OM-T300 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 2200 W |
| Fordulatszám | 2810 rpm |
| Névleges áram | 6,1 A |
| Jótállás | 2 év |

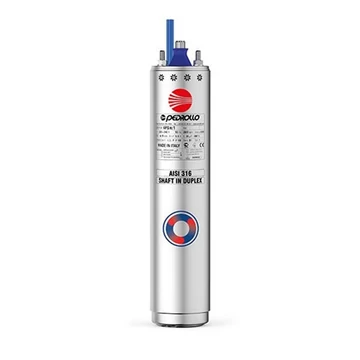

Pedrollo 4PSm/0,50 HP szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 370 W |
| Fordulatszám | 2800 rpm |
| Névleges áram | 3,6 A |
| Jótállás | 2 év |
PM 4OM-S300 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 2200 W |
| Fordulatszám | 2820 rpm |
| Névleges áram | 15,2 A |
| Jótállás | 2 év |
PM 4WM-T150 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 1100 W |
| Fordulatszám | 2855 rpm |
| Névleges áram | 3,1 A |
| Jótállás | 2 év |
PM 4WM-S150 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 1100 W |
| Fordulatszám | 2845 rpm |
| Névleges áram | 7,8 A |
| Jótállás | 2 év |
HT 1,5 szivattyú motor beépített kondenzátorral
| Feszültség | 230 V |
| Teljesítmény | 1500 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 10,4 A |
| Jótállás | 2 év |
Pedrollo 4PDm/3 HP szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 2200 W |
| Fordulatszám | 2820 rpm |
| Névleges áram | 15,2 A |
| Jótállás | 2 év |
PM 4WM-T200 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 1500 W |
| Fordulatszám | 2845 rpm |
| Névleges áram | 3,9 A |
| Jótállás | 2 év |
HT 2,2 szivattyú motor külső indító dobozzal
| Feszültség | 230 V |
| Teljesítmény | 2200 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 15 A |
| Jótállás | 2 év |
Pedrollo 4PD/4 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 3000 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 7,1 A |
| Jótállás | 2 év |
PM 4OM-T400 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 3000 W |
| Fordulatszám | 2835 rpm |
| Névleges áram | 7,1 A |
| Jótállás | 2 év |
PM 4WM-S200 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 1500 W |
| Fordulatszám | 2835 rpm |
| Névleges áram | 10,4 A |
| Jótállás | 2 év |
PM 4WM-T300 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 2200 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 5,4 A |
| Jótállás | 2 év |
HT 3,0 szivattyú motor, 400 V
| Feszültség | 400 V |
| Teljesítmény | 3000 W |
| Fordulatszám | 2840 rpm |
| Névleges áram | 7,4 A |
| Jótállás | 2 év |
PM 4WM-S300 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 2200 W |
| Fordulatszám | 2830 rpm |
| Névleges áram | 14,8 A |
| Jótállás | 2 év |
PM 4OM-S400 szivattyú motor
| Feszültség | 230 V |
| Teljesítmény | 3000 W |
| Fordulatszám | 2850 rpm |
| Névleges áram | 20,7 A |
| Jótállás | 1 év |
Pedrollo 4PD/5,5 HP szivattyú motor
| Feszültség | 400 V |
| Teljesítmény | 4000 W |
| Fordulatszám | 2835 rpm |
| Névleges áram | 9,2 A |
| Jótállás | 2 év |
PM 4WM-T400 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 3000 W |
| Fordulatszám | 2855 rpm |
| Névleges áram | 7,6 A |
| Jótállás | 1 év |
PM 4OM-T550 szivattyú motor, 400V
| Feszültség | 400 V |
| Teljesítmény | 4000 W |
| Fordulatszám | 2845 rpm |
| Névleges áram | 9,2 A |
| Jótállás | 1 év |
Néhány szóban, hogy mire érdemes figyelni egy csőszivattyú motor cseréjénél:
- Lehetőleg azonos teljesítményű legyen. Néha előfordul, hogy egy nagyobb teljesítményű motort szerelnek fel, mert nem elérhető rövid időn belül a megfelelő teljesítményű. Kisebb teljesítményűre való csere tilos, mert ez garantáltan túlterheléshez és ezáltal leégéshez vezet.
- Azonos fázisú legyen, lehet 1 vagy 3 fázisú.
- Ellenőrizni kell a motorvédelem megfelelőségét.
- Szintén figyelni kell a rögzítő csavarok és a kuplung kompatibilitására. A minőségi gyártmányok szinte mind a NEMA szabvány szerint készülnek, így kompatibilisek egymással.
A motorral kapcsolatos legtöbb adat az adattáblán szerepel.
Az alábbiakat érdemes keresni:
- Gyártó
- Típus
- Feszültség
- Áramerősség
- Forgásirány
- 1 fázis esetén a kondenzátor mérete
- Indítási nyomaték, indítási áram erősség
- stb.
Méteretek és teljesítmény szintek:
Lakossági felhasználás esetén 3" és 4"-os motorokat használnak, maximum 1,5-2,2 kW-os teljesítmény szintig, általában 1 fázisú kivitelben.
Ipari felhasználás esetén 4"-tól akár 12"-os búvármotorig terjed a skála, jellemzően 3 fázisú kivitelben.
A 4"-os motorok teljesítményszintje általában 0,25-7,5 kW-ig terjed,
6"-8" os kiviteleké akár 4-150 kW-ig, a 10"-12"-os búvármotorok akár a 400kW-os teljesítményt is elérhetik.
Néhány gondolat a búvármotorok hűtéséről és kiviteléről:
A kisebb motorok lehetnek száraz motorok, de bizonyos teljesítmény felett a megfelelő hűtés érdekében már olajtöltésű vagy víztöltésű motorokat alkalmaznak. Olajtöltés esetében természetesen az élővilágra veszélytelen biológiailag lebomló olajat kötelesek használni a gyártók.
A megfelelő hűtés érdekében a gyártók meg szoktak határozni egy minimális vízáramlási sebességet a motor mellett. Amennyiben ez nem tud teljesülni, úgynevezett köpenycsövet kell alkalmazni.
Általában direkt indítású 2 pólusú aszinkron motorokat alkalmaznak 4"-os méretig, 6"-tól már direkt és csillag-delta indítású motorok is elérhetőek.
4"-os, 1 fázisú kivitelek esetében léteznek beépített kondenzátorral rendelkezők, ebben az esetben három eres kábellel vannak szerelve (fázis, nulla és védőföld) és külső kondenzátorral szerelt típusok amelyek négy eres kábellel vannak szerelve (fázis, segédfázis, nulla és védőföld). A külső kondenzátoros változatok esetében un. indító dobozt hasznának, amiben a kondenzátor és a hővédelem kerül beépítésre.
Vannak zárt kialakítású motorok melyek nem javíthatóak. Ilyen típusok előfordulnak a Grundfos búvármotorok és a Franklin búvárszivattyú motorok között, de jellemzően az újratekercselhető változatok vannak előnyben részesítve.
