Paraméterek
Jótállás | 2 év |
Feszültség | 230 Volt |
Fordulatszám | 2900rpm |
Teljesítmény | 750 Watt |
Emelőmagasság | 11-2 m |
A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 50-600 l/perc |
Csatlakozások | Belső menetes |
Nyomó csatlakozás | 2 coll |
Max bemerülési mélység | 5 méter |
Max folyadék hőmérséklet | 40 °C |
Max szemcseméret | 50 mm |
Szivattyú átmérő | 240 mm |
Szivattyú ház | Rozsdamentes acél AISI 316L menetes csatlakozóval ellátva |
Tengely | Rozsdamentes acél AISI 316L |
Tengelytömítés | Dupla MG1-14D SIC Szilícium-karbid/Grafit/NBR - Szilícium-karbid/Szilícium-karbid/NBR |
Járókerék | Kétcsatornás típusú rozsdamentes acél |
Kábelhossz | 10 méter |
Védelem | IP X8 |
Szigetelési hőosztály | F |
Súly | 15,2kg |
Részletes ismertető | Pedrollo BCm 10/50-MF angol nyelvű részletes ismertető (Katt ide!) |
Leírás

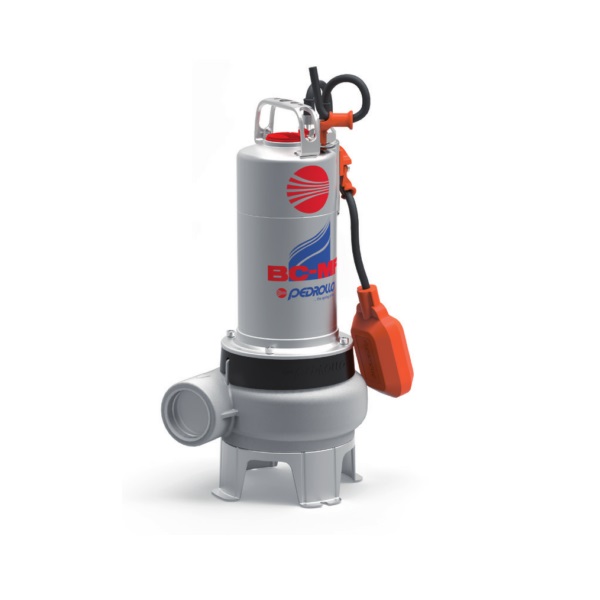

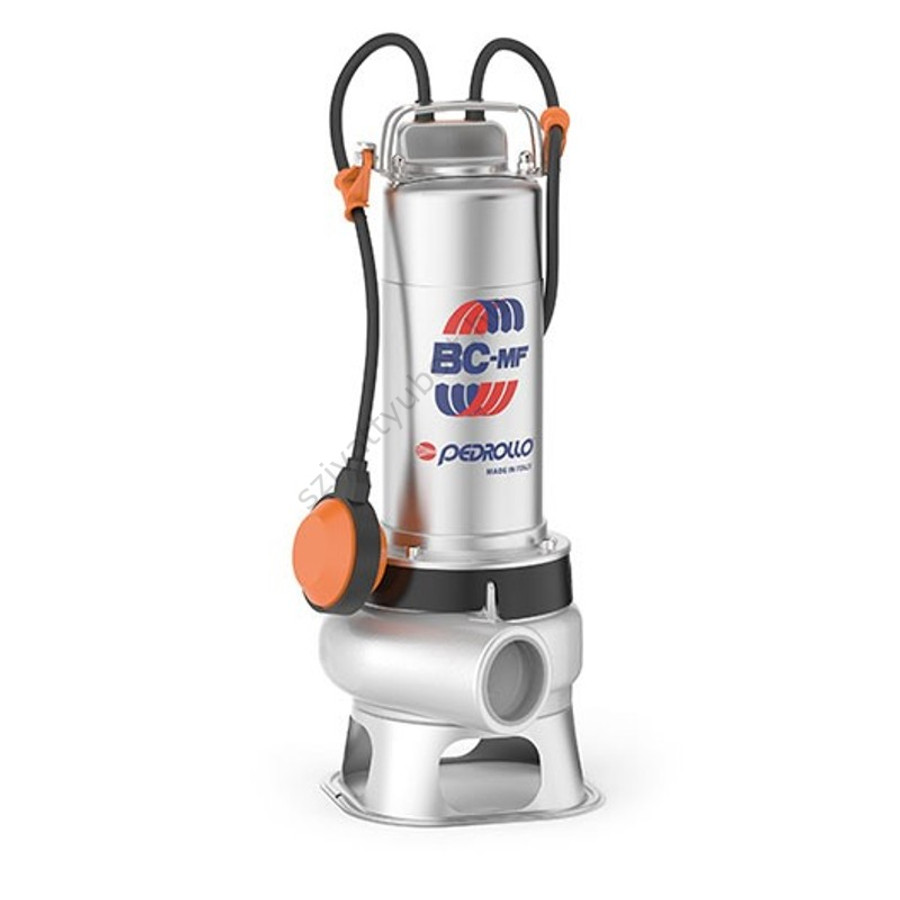

Kétcsatornás rozsdamentes acél szennyvíz szivattyú nagy szállítási teljesítménnyel
A Pedrollo BCm 10/50-MF merülőszivattyú a lakossági szektorban az erősen szennyezett víz eltávolítására ajánlott. Kétcsatornás rozsdamentes acél járókerékkel rendelkezik, ami lehetővé teszi 50 mm átmérőnél nem nagyobb szilárd részeket, rövid rostos anyagot is tartalmazó víz szivattyúzását. Kiválóan alkalmas nyaralókban, villákban és családi házakban szennyvíz és hígtrágya, belvíz, saras víz kezelésére.
Ezért érdemes a BC-MF szériát választani
- Pedrollo minőség: a gyártó évtizedek óta bizonyít minőségi szivattyúival. A naprakész gyártási technológia és a kiváló felhasznált anyagok kombinációja garantálja a megbízható működést és hosszú élettartamot minimális karbantartási igény mellett.
- Hatékonyság: a BC-MF szivattyúk kétcsatornás járókereküknek köszönhetően nagyobb mennyiséget képesek szállítani vortexes társaikhoz képest, így még gyorsabban végeznek a szivattyúzással.
- Nagy áteresztés: a szivattyú 50 mm-es átmérőig képes átereszteni lebegő szilárd szennyeződéseket és kisebb szálas anyagokat
- Kétcsatornás járókerék: ez a kialakítás nemcsak nagy szállítási teljesítményt, de nagyobb emelőmagasságot is biztosít. Mivel darálószerkezet nincsen benne, így a megszorulás esélye is alacsonyabb.
- Gyors és csendes: a BC-MF szivattyú gyorsan végez az átemelési feladattal és zajszintje olyan alacsony, hogy nem zavarja a környezetet vele
A szennyvíz szivattyú szerkezeti felépítése
A szivattyú háza precíziós öntéssel készül AISI 316L rozsdamentes acélból 2"-os nyomócsonkkal ellátva.
Járókereke precíziós öntéssel készült kétcsatornás kialakítású AISI 304 rozsdamentes acélból.
A motor burkolata és pajzsa AISI 304 rozsdamentes acél. Tengelye AISI 316L saválló acél.
Fogantyúja szintén rozsdamentes acélból készül, melyre rögzíthető függesztőkötél.
A szivattyú talprésze AISI 304 rozsdamentes acél.
Csapágyazása: 6203 ZZ / 6203 ZZ
Motorját MG1-14D SIC dupla csúszógyűrűs tengelytömítés védi a beázástól:
- Motoroldalon: Szilícium-karbid/Grafit/NBR
- Szivattyúoldalról: Szilícium-karbid/Szilícium-karbid/NBR
A motor újratekercselhető 750 Wattos, egyfázisú, 10 méteres tápvezetékkel. Beépített hővédelmet tartalmaz.
Az alábbiakat érdemes még kiépíteni egy hosszú távon működő rendszerhez:
- megszorulás elleni védelem
- vész szint jelző / riasztó
Kompakt egyfázisú motorvédelmeinket megtekintheted az alábbi linken: Motorvédők (link)
Úszókapcsolója megvédi a szárazon futástól és automatikus üzemelést biztosít.
Működési feltételek
Erősen szennyezett folyadékok szállítására alkalmas merülőszivattyú, melyek semleges hatásúak alkatrészeire, nem gyúlékonyak és nem haladják meg a +40°C-ot.
50 mm-nél nagyobb szennyeződéseket nem tartalmazhat a szállított szennyvíz. Nagyobb szálas anyagok képesek megakasztani a hidraulikát, mely a motor leégéséhez vezet, így azok kiszűrése vagy motorvédelem használata kötelező.
A szivattyú 5 méterig merülhet be a szennyvízbe.
Folyamatos üzem esetén a szivattyúnak legalább 290 mm-es bemerülése legyen a talptól számítva.
Telepítési tippek
Amennyiben a szivattyú gyakran van mozgatva (pl. építési területen, kármentesítésnél stb.), akkor az alábbi összeállítás javasolt:
- Pedrollo BCm 10/50-MF függesztőkötéllel ellátva. A kötéllel mozgassuk a szivattyút, ne az elektromos kábelénél fogva!
- Legalább 2"-os storz csatlakozó tűzoltó tömlővel vagy spiráltömlővel
- Motorvédelem megszorulás ellen pl. hőkioldó
Fix telepítés esetén (pl. háztartási szennyvíz csatornába történő eljuttatása szennyvíz aknából):
- Pedrollo BCm 10/50-MF függesztőkötéllel ellátva.
- Legalább 63-as KPE cső vagy belső 50 mm-es átmérőjű spiráltömlő a megfelelő idomokkal rögzítve
- Legalább 2"-os gumigolyós visszacsapó szelep
- Csatlakozás a gerincvezetékre
- Motorvédelem (Opcionális, de erősen ajánlott.)
