Paraméterek
| Jótállás | 2 év |
| Feszültség | 230 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 250 Watt |
| Emelőmagasság | 15-7 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 10-60 liter/perc |
| Szívó csatlakozás | 1 coll |
| Nyomó csatlakozás | 1 coll |
| Max szívómélység | 7 méter |
| Max folyadék hőmérséklet | 90 °C |
| Maximum környezeti hőmérséklet | 40 °C |
| Beépítési hossz | 257 mm |
| Szivattyú ház | Öntvény, menetes csatlakozókkal ellátva ISO 228/1 |
| Tengely | Rozsdamentes acél EN 10088-3-1.4104 |
| Tengelytömítés | AR-12 Kerámia-Grafit-NBR |
| Járókerék | Rozsdamentes acél AISI 304 |
| Kábelhossz | 0 méter |
| Védelem | IP X4 |
| Szigetelési hőosztály | F |
| Szállítási teljesítmény a legjobb hatásfokon | 54 liter/perc 8 méteren |
| Súly | 6,8kg |
| Részletes ismertető | Pedrollo CPm 100 szivattyú termékismertető (Katt ide!) Pedrollo CPm 100 szivattyú angol nyelvű termékismertető (Katt ide!) |
Leírás
Kis teljesítményű centrifugál szivattyú lakossági és ipari felhasználáshoz
A Pedrollo CPm 100 szivattyú megbízhatóságának, zajtalanságának és minimális karbantartási igényének köszönhetően kiválóan alkalmas háztartási, lakossági és kisebb ipari alkalmazásra, különösen kis- és középméretű vízellátó rendszerekbe beépítve keringetőként vagy nyomásfokozóként. Kis méretének és egyszerű felépítésének köszönhetően könnyen telepíthető.
Tipikus alkalmazási területei
- keringető feladatok ellátása különböző rendszerekben. pl. üst hűtővizének forgatása, fűtővíz keringetése kisebb ipari rendszerekben stb.
- nyomásfokozás maximum 6 baros rendszernyomásig
- átfejtési feladat ellátása pl. tartályból hordóba
- esővíz hasznosítása vagy esővíz gyűjtő ürítése
- árasztásos locsolás
- csobogó, kis szökőkút üzemeltetése stb.
- klímarendszer keringetőjeként is alkalmazható speciális tengelytömítéssel
- vágó- és esztergagép hűtőfolyadék szállítása
Felhasználási korlátok
A szivattyú tiszta víz és az alkatrészekre kémiailag semleges folyadékok szivattyúzására alkalmas.
Zárt, az időjárás hatásaitól védett helyre kell telepíteni, mely megfelelő szellőzéssel van ellátva.
-10°C és +90°C közötti folyadékok szállítására alkalmas a megfelelő tengelytömítéssel.
+40°C-os környezeti hőmérsékletig javasolt üzemeltetni.
Maximum 7 méterig képes felszívni.
Nyomásfokozás esetén a rendszer üzemi- és zárónyomása nem haladhatja meg a 6 bart, mert ennek átlépése elrepeszti vagy szétrobbantja a szivattyúházat.
Zárónyomása 1,6 bar / 16 méter.
A megfelelő működéshez legalább 1"-os lábszelep használata szükséges és a szívóoldal illetve szivattyúház teljes feltöltése, légtelenítése.

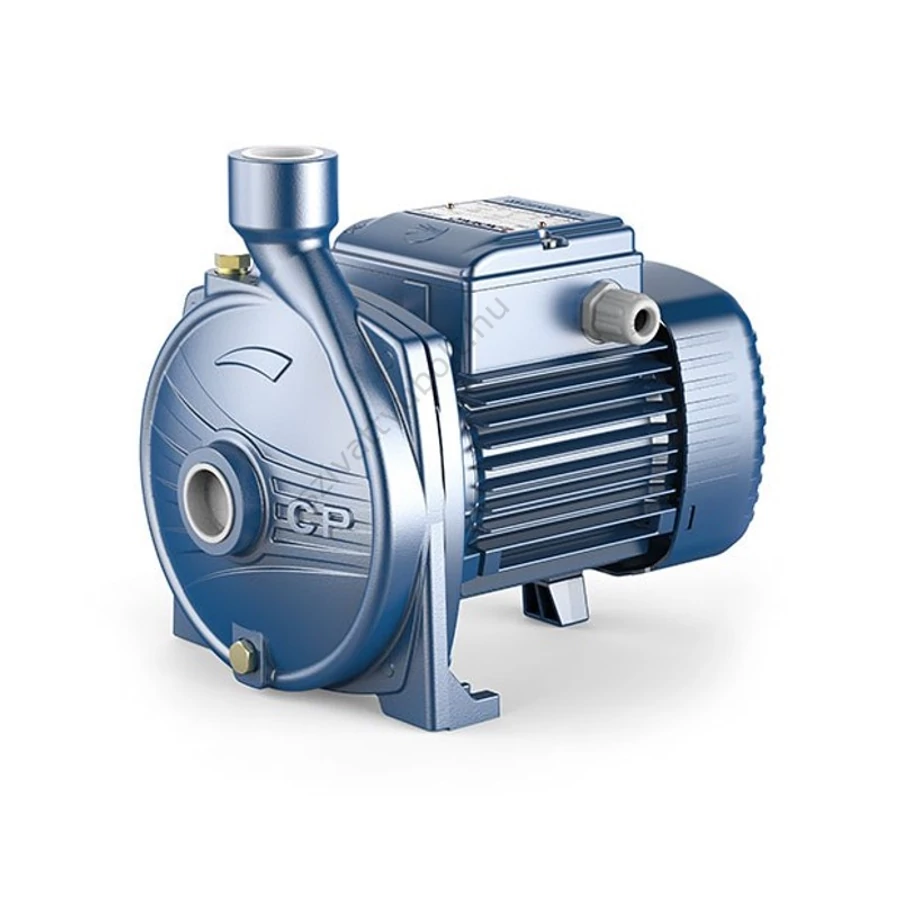

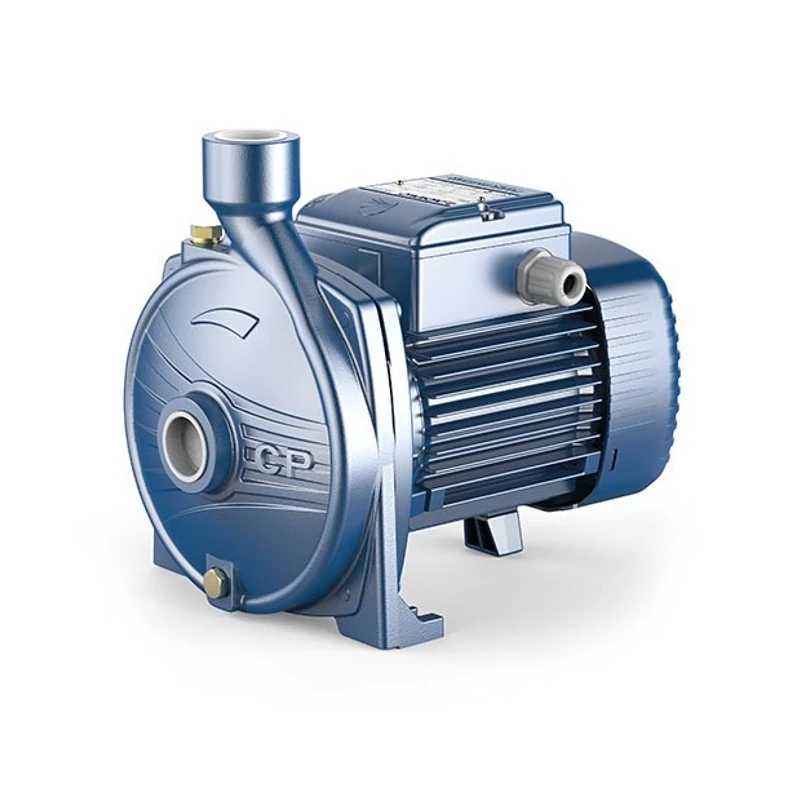

A CP szivattyú felépítése
Szivattyúháza vasöntvényből készül és epoxi festést kap a korrózióállóság érdekében. A szivattyúház 1"-os szívó- és nyomócsonkkal van ellátva ISO 228/1 szabványnak megfelelően. Emellett rendelkezik egy feltöltő és egy leeresztő csavarral is.
Pajzsa AISI 304 nemesacél.
Járókereke AISI 304 rozsdamentes acél.
A motortengely AISI 431 saválló acél.
Tengelytömítése AR-12 csúszógyűrűs kialakítás. Anyaga: Kerámia-Grafit-NBR
Csapágyazás: 6201 ZZ 2 db
Üzemi kondenzátora 10 μF - 450 VL.
A szivattyú villanymotorja
- Egyfázisú 1x230-240V, 50Hz
- IN 1.9 A - 1.55 A
- 250W (P2)
- Beépített hővédelemmel
- Léghűtéses
- S1: folyamatos üzemre képes
- Védettség: IPX4
- Szigetelési osztály: F
Pedrollo CPm 100 = minőség, megbízhatóság!
Fórum
2 értékelés
Írja meg véleményét!
2018. 01. 12.
A CPM100 típusú szivattyú egy 15 Kw-os víz-víz hőszivattyú kiszolgálásában vesz részt. Megfelelő a szállítási teljesítménye de az adat táblán leírt 250 W-os fogyasztás helyett 400 W a fogyasztása. ( Mert a mai világban kevesebb energia felhasználás, kevesebb levegő szennyezés.) A mért aram felvétel 1,82 A X 220 V =400,4 vatt. Az megadott adatok között nem szerepel a szivattyú coszinusz fije, ez csökkenti a fel vett teljesítményt. A nyomás 1,4 bárnál nem tud többet kb 10 méteres emelő magasságnál. Ez pedig befolyásolja a hőszivattyú COP értékét (Csökkenti) Egyébként meg vagyok vele elégedve.
2016. 04. 27.
A Római parton, a dunai kavicsrétegbe leérő egyszerű 110-es csővel bélelt kis kútból 5-7 méter mélységből
fogok vele friss, hűvös kútvizet kiemelni. A nyári forróság idején egy fan-coil-ban fog a víz keresztüláramolni,
klíma helyett ezzel hűtünk, azután a langyos vízzel a kertet öntözzük. Jó régen volt már ilyen szivattyúnk, sok éven
keresztül működött. Most a csendessége, és a kis teljesítményfelvétele miatt választottam újra, a kínai 750Wattos
"önfelszívó" zajos és energiazabáló helyett, az ugyanis 2-3 fokkal felmelegítette a vizet a túl nagy teljesítményével
a sok beépített hidraulikus akadály miatt. A kínai 1m3/órát tudott teljesíteni a cső ellenállása miatt, ez most is meglesz.
