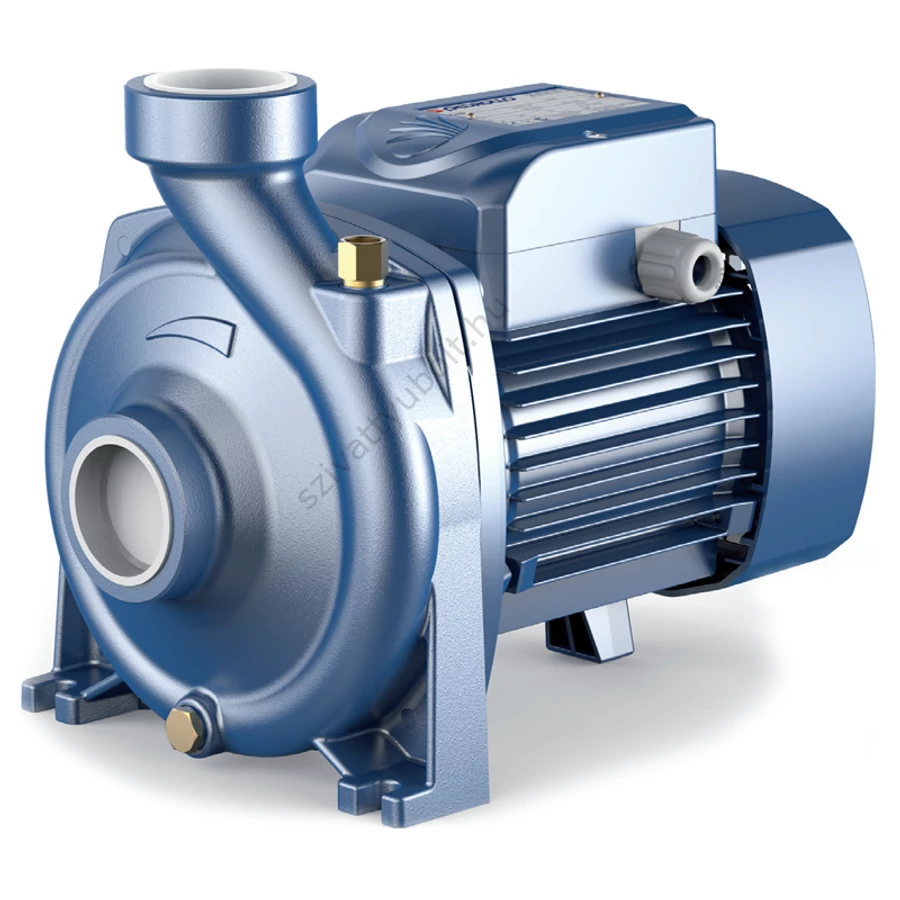

Pedrollo HF 70A
-
Feszültség 3x400 V Teljesítmény 2200 W Emelőmagasság 38-25 m Szállítási teljesítmény 50-300 liter/perc Jótállás 2 év -
Elérhetőség:
Száll idő 4-5 munkanap
- Gyártó cikkszám: 47HF61TA7A
- Gyártó: Pedrollo
-
szállítás
raktárkészlet
elakadt
Termékfülek
Paraméterek
| Tulajdonság | Érték |
|---|---|
| Jótállás | 2 év |
| Feszültség | 400 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 2200 Watt |
| Emelőmagasság | 38-25 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 50-300 liter/perc |
| Szívó csatlakozás | 6/4 coll |
| Nyomó csatlakozás | 6/4 coll |
| Max szívómélység | 7 méter |
| Max folyadék hőmérséklet | 90 °C |
| Maximum környezeti hőmérséklet | 40 °C |

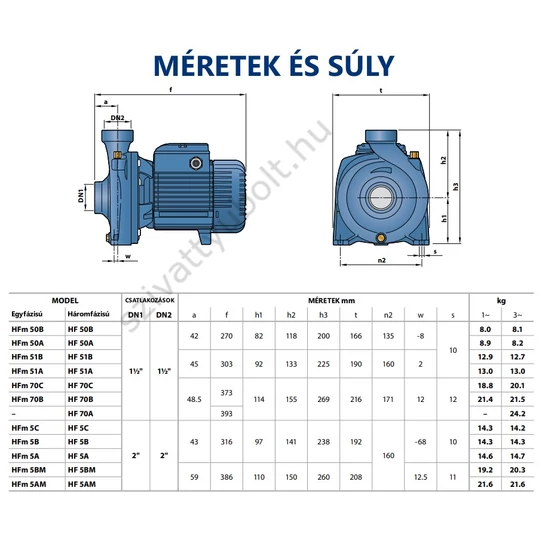

| Beépítési hossz | 393 mm |
| Szivattyú ház | Öntvény, menetes csatlakozókkal ellátva ISO 228/1 |
| Tengely | Rozsdamentes acél EN 10088-3 - 1.4104 |
| Tengelytömítés | FN-18 Grafit Kerámia NBR |
| Járókerék | Rézötvözet |
| Kábelhossz | 0 méter |
| Védelem | IP X4 |
| Szigetelési hőosztály | F |

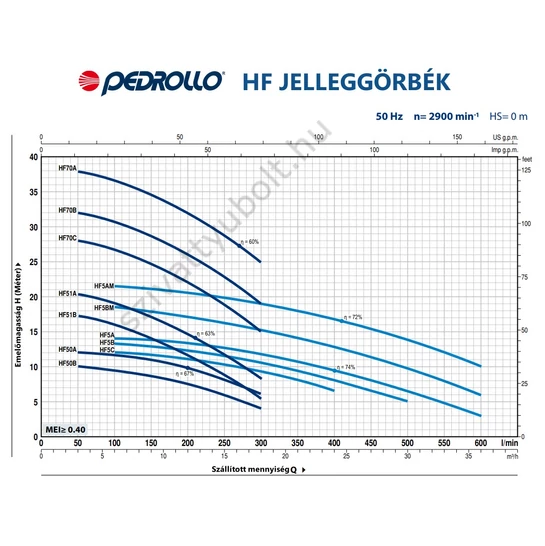

| Szállítási teljesítmény a legjobb hatásfokon | 270 l/min 27 méteren |
| Súly | 24,2kg |
| Részletes ismertető |
Leírás
Nagy szállítási teljesítményű és közepes nyomású háromfázisú centrifugál szivattyú - HF 70A
A Pedrollo HF szivattyúk elsősorban lakossági, ipari és mezőgazdasági felhasználásra ajánlottak. Jó hatásfokuk és folyamatos üzemre tervezett kialakításuk lehetővé teszi őket árasztásos locsolásra, esőztető öntözésre, tavakból, folyókból való víznyerésre és számos felhasználási módra az ipar területén. Kompakt kialakítása és egyszerű felépítése miatt könnyen telepíthető és karbantartási igénye is minimális. A HF 70A típus közepes nyomásával már olyan rendszerben is felhasználható, ahol nagyobb távok ill. 10-15 méteres szintkülönbségek is előfordulnak.
Felhasználási területei
- árasztásos locsolás kutakból, vízgyűjtőkből, folyókból, tavakból
- esőztető és kisebb nyomásigényű öntözőrendszer ellátása
- esővíz hasznosítás lakossági, ipari és mezőgazdasági szektorban
- töltési és ürítési feladatok ellátása pl. tó töltése kútról
- keringető feladatok pl. hűtővíz keringetése, jégpályák glikolos vizének mozgatása
- klímarendszerek szivattyújaként is használatos
- nyomásfokozás maximum 10 barig
Felhasználási korlátok
A szivattyút zárt, az időjárástól védett helyre kell telepíteni.
A megengedett környezeti hőmérséklet, ahol a készülék üzemelni fog maximum +40°C.
A szállított folyadék hőmérsékletének -10°C és +90°C közötti tartományban kell lennie.
A szivattyú manometrikus szívómélysége 7 méter.
Zárónyomása ~3,9 bar. (39 méter)
Nyomásfokozóként való használat esetén a rendszer zárónyomása és üzemi nyomása nem haladhatja meg a 10 bart. Ennek az értéknek túllépése esetén a szivattyúház elreped vagy szétrobban.
A szivattyúházat teljesen ki kell légteleníteni a normál üzem érdekében.
Legalább 6/4"-os lábszelep és 6/4"-os szívóodali cső használata szükséges.
A Pedrollo HF 70A felépítése
Felületkezelt vasöntvény szivattyúház a korrózióállóság érdekében. 1 1/2" (6/4") szívó- és nyomóoldali csatlakozással ellátva. Feltöltő- és leeresztőnyílásokkal.
A szivattyúház hátsó pajzsa vasöntvény.
Járókereke rézötvözet.
A HF szivattyú tengelye AISI 431 nemesacél.
Tengelytömítése FN-18 grafit/kerámia/NBR csúszógyűrűs tömítés.
Kérésre kapható FKM (Viton) elasztomerrel is.
Csapágyazása 2 db 6204 ZZ.
A szivattyú motorja:
- Háromfázisú, 3x230/400V, 50Hz, 2200W (P2)
- IN 9,5 - 9,1 A / 5,5 - 5,3 A
- A motor besorolási osztálya: IE3 (IEC 60034-30-1)
- Léghűtéses
- S1: folyamatos üzemre tervezve
- IP X4 védettség
- F szigetelési osztály
- Beépített motorvédelemmel nem rendelkezik, így annak kiépítése a felhasználó feladata.
